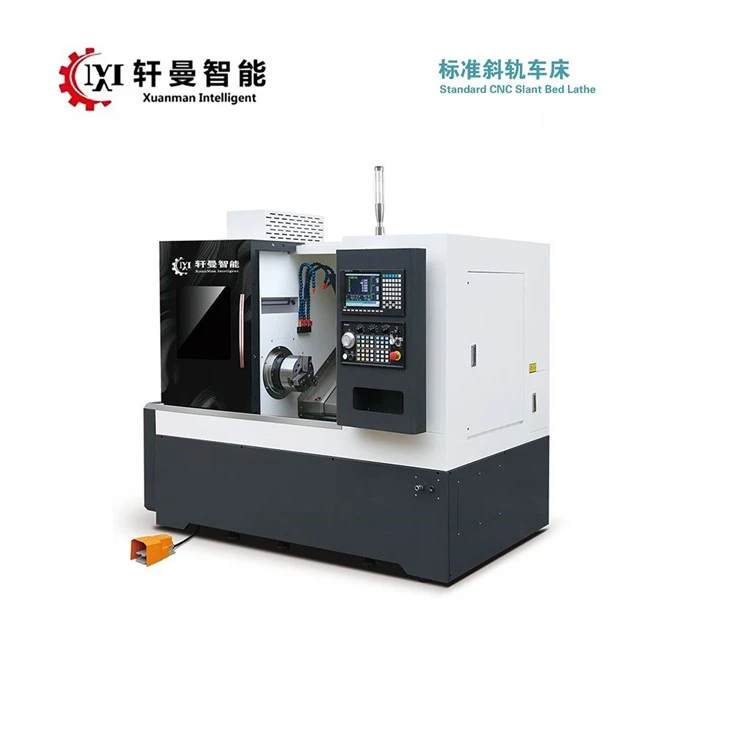

CNC vízszintes ferde ágyas eszterga – szabványos ferde sínes esztergasorozat

◆ A gép jellemzői

Az ágy kialakítását végeselemes elemzéssel optimalizálták, széles alappal és robusztus szerkezettel, amely kivételes rezgéselnyelést, nagy merevséget, nagy szilárdságot és kiváló geometriai pontosságot biztosít. A 30 fokban megdöntött csúszó nyeregszerkezet lehetővé teszi a tokmányhoz közelebbi vágást, a leválasztott hűtőfolyadék-tartály pedig csökkenti a termikus deformációt, biztosítva a gép hosszú távú stabilitását és nagy pontosságát. Ez a CNC ferde ágyas esztergagép előre beállított-rácsos rögzítési pozíciókkal rendelkezik az ágy mindkét végén, opcionális normál tolóajtóval vagy pneumatikus felülvilágító tolóajtóval, amelyek az automatizált megmunkáláshoz szükséges feltételeket biztosítják.
A szerszámrevolver gyors szerszámcserét tesz lehetővé, és képes egy összeállításban elvégezni az összetett, nagy{0}}nehézségű és nagy-pontosságú alkatrészmegmunkálást, csökkentve a kiegészítő feldolgozási időt és javítva a gyártás hatékonyságát. A vezetősínek és a gömbcsavarok automatikus központi kenőrendszerrel vannak felszerelve, amely minden kenési pontra meghatározott időben és mennyiségben látja el az olajat. Ez biztosítja az összes mozgó felület egyenletes kenését, hatékonyan csökkenti a súrlódási ellenállást, javítja a mozgási pontosságot, valamint meghosszabbítja a vezetősínek és a golyóscsavarok élettartamát.

◆ Standard konfiguráció

Nem.	Tartalom	Nem.	Tartalom
1	CNC rendszer	7	Elektromos szekrény hőcserélő
2	Hüvely{0}}típusú orsószerelvény	8	Automata forgácsszállítószalag
3	Szervo szerszám torony	9	Hidraulikus tokmány és henger
4	Automatikus központi kenési rendszer	10	Szintező csavarok és alátétek
5	Hidraulikus rendszer	11	Hidraulikus farokszár
6	Vízszivattyú	-	-

◆ Opcionális konfiguráció

Nem.	Tartalom	Nem.	Tartalom
1	Szerszámbeállító	2	Bar Feeder
3	Motoros szerszámtartó	-	-

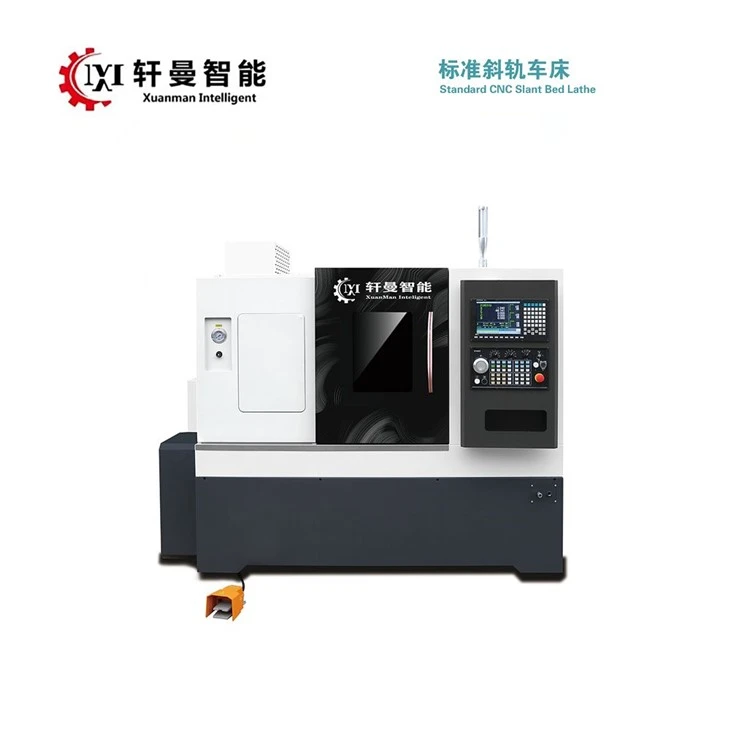

CNC vízszintes ferde ágyas eszterga XM-200/400L

product-1098-688

◆ A gép bemutatása

XM-200/400L CNC ferde ágyas esztergaegy 2-tengelyes összekapcsolású, szervo revolverfejes fél-zárt hurkú CNC eszterga. A főgép beépített 30 fokos dőlésszögű ágyat alkalmaz kétszeres temperálású kezeléssel, nagy pontosságú görgős lineáris vezetősínekkel és golyóscsavaros meghajtással, kiváló dinamikus teljesítménnyel, nagy pontossággal és erős merevséggel. Teljesen zárt védelemmel és független forgácsgyűjtő tartállyal van felszerelve, kiváló forgácseltávolítási teljesítményt nyújtva.

◆ A gép jellemzői

Nem.	Összetevő	Jellemzők
1	Moduláris kialakítás	Integrált mechanikus, elektromos és hidraulikus moduláris felépítés ésszerű elrendezéssel, kompakt felépítéssel, felhasználóbarát -kezeléssel és egyszerű karbantartással.
2	Vezetősínek és golyóscsavarok	Előfeszített, nagy{0}}precíziós görgős lineáris vezetősíneket és golyóscsavarokat alkalmaz, amelyek nagy sebességgel és nagy megmunkálási pontossággal rendelkeznek.
3	Orsó	Hüvely{0}}típusú orsó nagy pontossággal, erős merevséggel és hosszú élettartammal.
4	Kenőeszköz	Automatikus központi kenőberendezés elegendő és megbízható kenéssel, valamint a kenési ciklus automatikus vezérlésével.
5	Vezérlőrendszer	Teljes{0}}funkciós vezérlőrendszer teljes funkciókkal és megbízható teljesítménnyel.
6	Motor és sofőr	Nagy teljesítményű{0}}AC szervomotor és meghajtó gyors mozgási sebességgel, nagy pozicionálási pontossággal és stabil teljesítménnyel.
7	Szervoorsó motor	7,5 kW-os orsó szervomotorral szerelve, széles fordulatszám-tartománnyal, fokozatmentes fordulatszám változtatással és állandó felületi sebességű vágással.
8	Chuck	8 hüvelykes üreges hidraulikus tokmány a kényelmes és megbízható be- és kirakodásért, csökkentve a munkaintenzitást.
9	Működő lámpa	Vízálló munkalámpa a megmunkálási terület optimális megvilágításával, lágy fény, amely nem irritálja a kezelő szemét.
10	Hűtőrendszer	Nagy-emelés, nagy-átáramlású, nagy-teljesítményű vízszivattyú az erős forgácstisztító és hűsítő hatás érdekében.
11	Lánclemezes forgácsszállítószalag	Hátsó-rögzített láncos lemezes forgácsszállító, külön hűtőfolyadék tartállyal, hogy elkerülje a forgács hő által okozott deformációját. A hátul-szerelt kialakítás megkönnyíti az általános elrendezést és a több-géppel kombinált forgácseltávolítást.
12	Védelmi tervezés	Teljesen zárt védelmi kialakítás víz- vagy olajszivárgás nélkül, és vonzó megjelenés.

◆ Modellek

Tétel/modell	Egység	XM-200L	XM-200/400L	XM-260L	XM-350/600/1100/1600/2200/3200/4200L	Megjegyzések
Feldolgozási tartomány
Max. hinta átmérője az ágy fölött	mm	Ø450	Ø420	Ø500	Ø700
Max. esztergálási átmérő	mm	Ø350	Ø310	Ø380	Ø530
Max. hinta átmérője nyereg felett	mm	Ø350	Ø310	Ø380	Ø600
Z-tengely löket	mm	400	480	550	620/1100/1600/2200/3200/4200
X-tengely löket	mm	250	220	220	270
Orsó
Az orsómotor teljesítménye	kw	7.5/11	7.5/11	11/15	15/22, 22/30
Max. orsó fordulatszám	fordulat	4200	4200	4200	3000
Orsó belső kúpos furata	-	100-as metrika	100-as metrika	100-as metrika	100-as metrika
Orsó orr	-	A2-6	A2-6	A2-6	A2-8
Orsó átmérője{0}}furat átmérője	mm	Ø52	Ø52	Ø52	Ø76
Takarmány
X/Z gyorsmeneti sebesség	m/perc	24/24	24/24	24/24	20/20
Vezetősínek	-	35 görgős lineáris sín	35 görgős lineáris sín	45 golyós sín	45 görgős sín
X/Z szervo motor	N.m	10/10	10/10	11.5/11.5	22/22
Tornyocska
Szerszámállomások száma	Nem.	8/12	8/12	8/12	8/12
Szabványos OD szerszámméret	mm	25×25	25×25	32×32	32×32
ID szerszám mérete	mm	32	32	32	40
A torony ismétlődő pozicionálási pontossága	mm	0.003	0.003	0.003	0.003
Szerszámcsere és befogási idő (szomszédos szerszámok)	s	1.2	1.2	1.2	1.2
Befogás
Henger és tokmány	hüvelyk	8" üreges hengeres tokmány (standard)	8" üreges hengeres tokmány (standard)	8" üreges hengeres tokmány (standard)	10" üreges hengeres tokmány (standard)
Tailstock
A hüvely átmérője	mm	-	Ø80	Ø80	Ø90
Ujj húzása	mm	-	90	90	90
Kúpos ujjú lyuk	-	-	Morse 4#	Morse 5#	Morse 5#
Farokszár típus	-	-	Szervo	Szervo	Szervo
Hidraulikus és kenőrendszer
Hidraulikus rendszer	-	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=50L/min
Kenőrendszer	-	P=0.8MPa, Q=150mL/perc	P=0.8MPa, Q=150mL/perc	P=0.8MPa, Q=150mL/perc	P=0.8MPa, Q=150mL/perc
Pontosság
X/Z pozicionálási pontosság	mm	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005
X/Z ismétlési pozicionálási pontosság	mm	0.003	0.003	0.003	0.003/±0.004
Teljes méretek
A gép hossza	mm	2250	2600	3700	3900/4300/4800/5500/6500/8000
A gép szélessége	mm	1530	1600	1700	2000
A gép magassága	mm	1950	1700	1800	2250
Gép súlya	kg	2850	4500	5350	6000/7500/8500/10000/12000/15000
Tétel/modell	Egység	XM-200L	XM-200/400L	XM-260L	XM-350/600/1100/1600/2200/3200/4200L	Megjegyzések

◆ Vállalati szolgáltatás

Értékesítés előtti-szolgáltatás

Szerszámgépeket gyártunk és komplett forgácsolástechnikai megoldásokat kínálunk. Egyablakos-szolgáltatásokat kínálunk, beleértve a berendezések kiválasztását, a folyamattervezést, a szerszámok tervezését és az automatikus sorelrendezés megmunkálását.

-Értékesítés utáni szolgáltatás

Az ügyfelek-első elvét követve 24-órás online támogatást nyújtunk a hibaelhárításhoz és az értékesítés utáni-válaszokhoz. Telefonon nem megoldható problémák esetén 24 órán belül visszaigazoljuk a helyszíni szerviz érkezési idejét.
